電光掲示板にスモークのアクリル板を取り付けてみた
電光掲示板が完成したが。。
電光掲示板が完成した。でも、なんだか殺風景だ。LEDの明るさが目に染みる。。LEDが明るすぎるんだよな。
なので、スモークのアクリル板を切って、電光掲示板にはめ込んでみた。

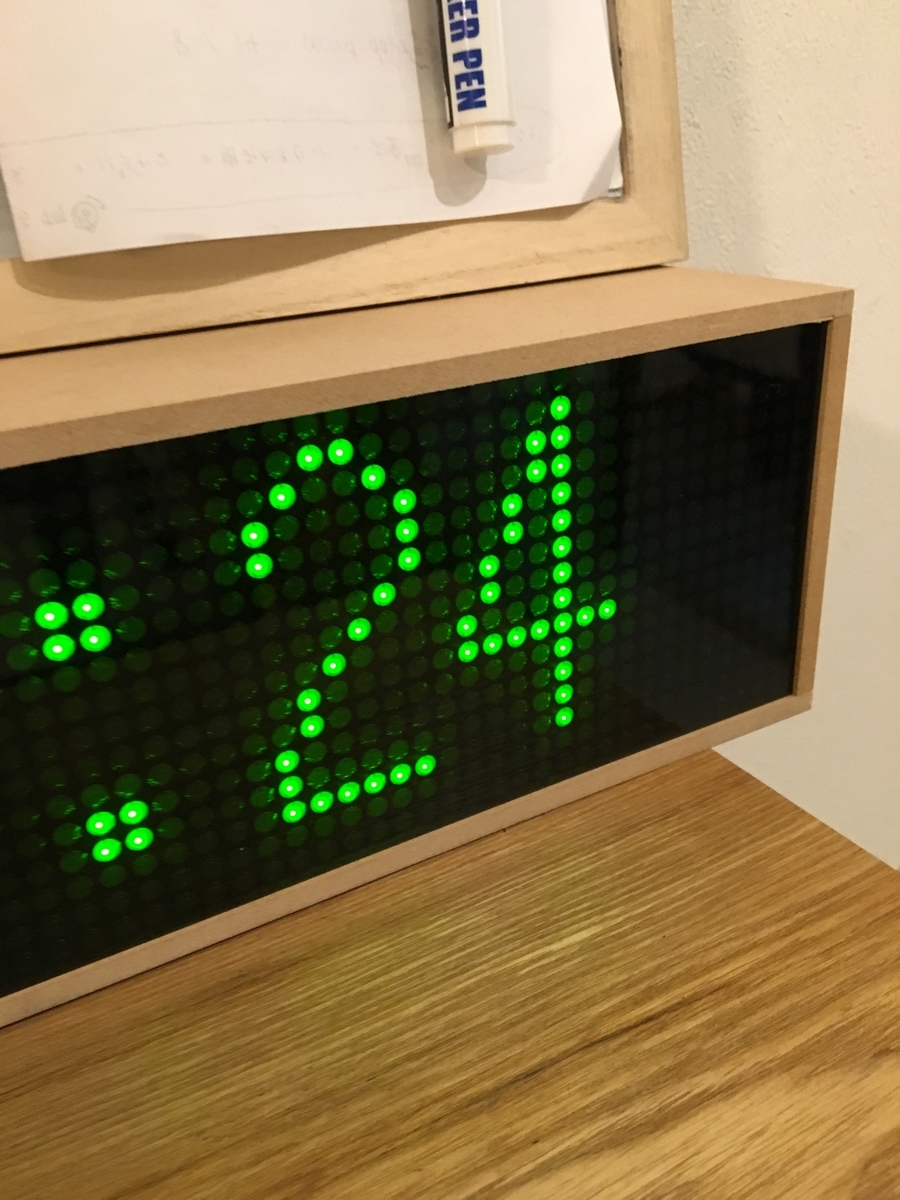

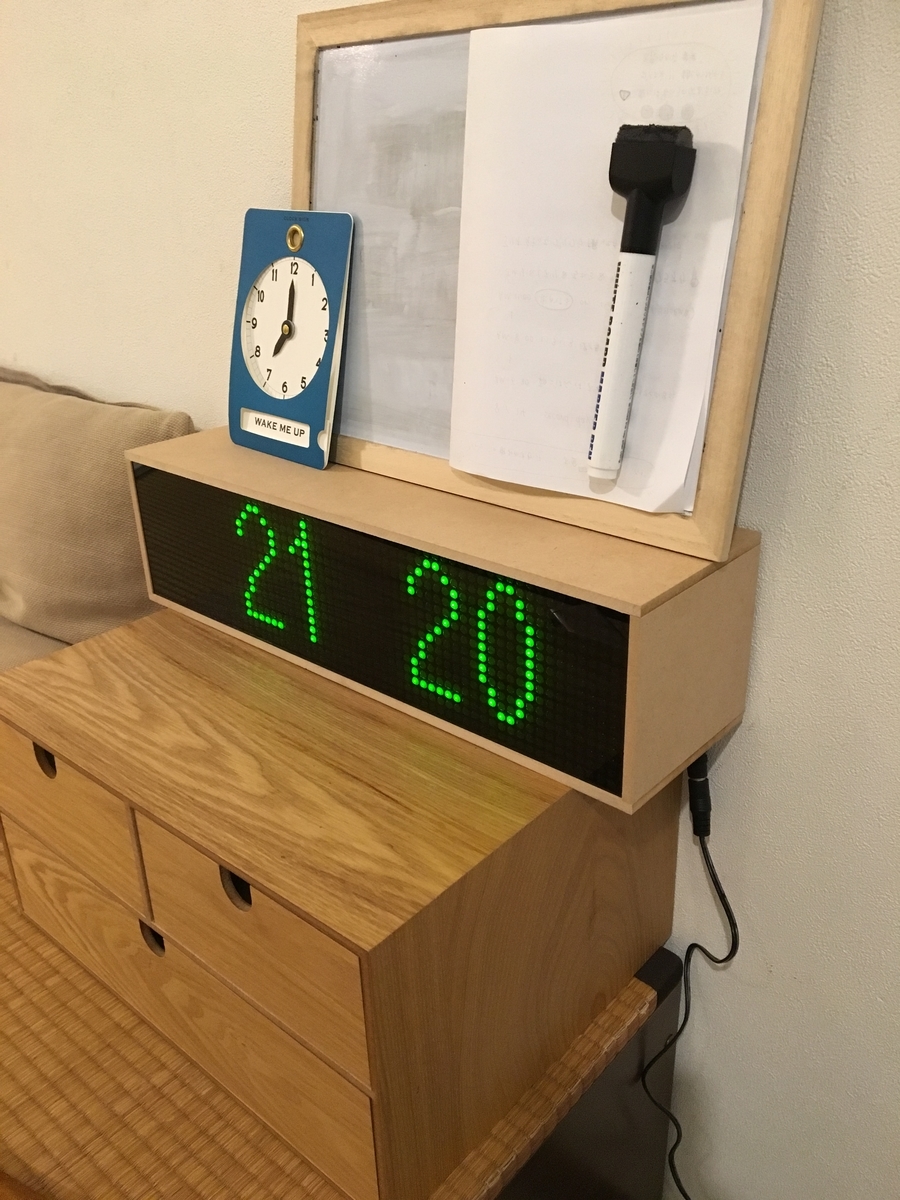

以下がその様子
とても良い具合に明るさが抑えられて背景が暗くなっているので、文字にメリハリが付いた表示となりました。
アクリル板はホームセンター コーナンで購入しました。どこにでも売っているようです。
アクリル専用のカッターを購入してカットしました。
- 出版社/メーカー: オルファ(OLFA)
- メディア: Tools & Hardware
- 購入: 2人 クリック: 2回
- この商品を含むブログを見る
今日はここまでー。
ESP32で降雨予報電光掲示板を作ってそれを筐体に格納してみた
電光掲示板の筐体を作ってみた。

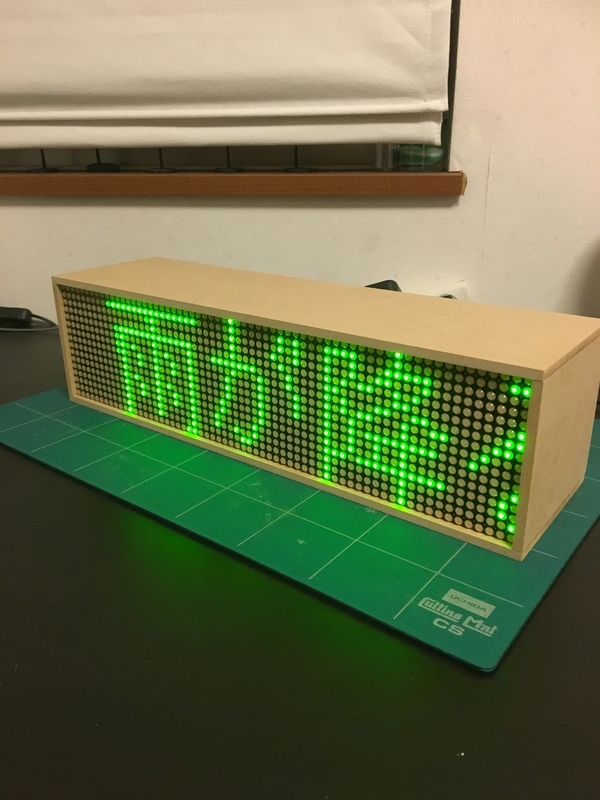

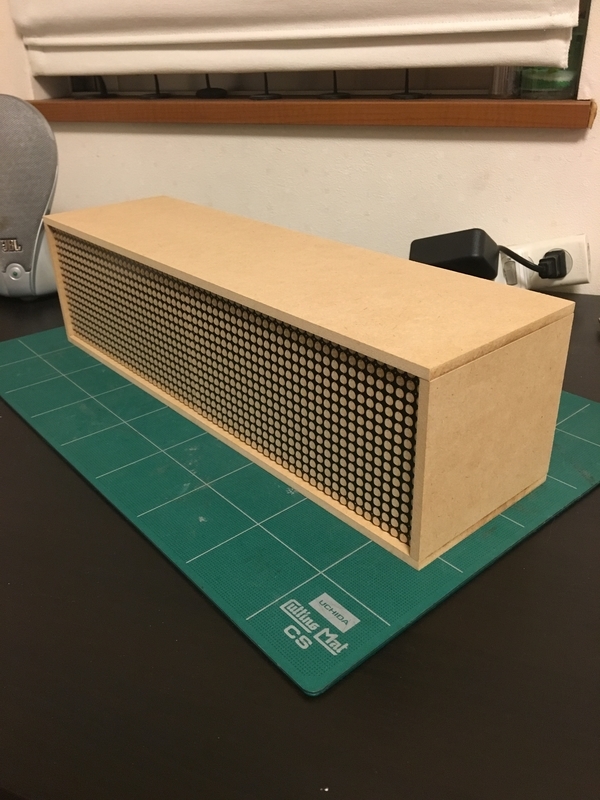

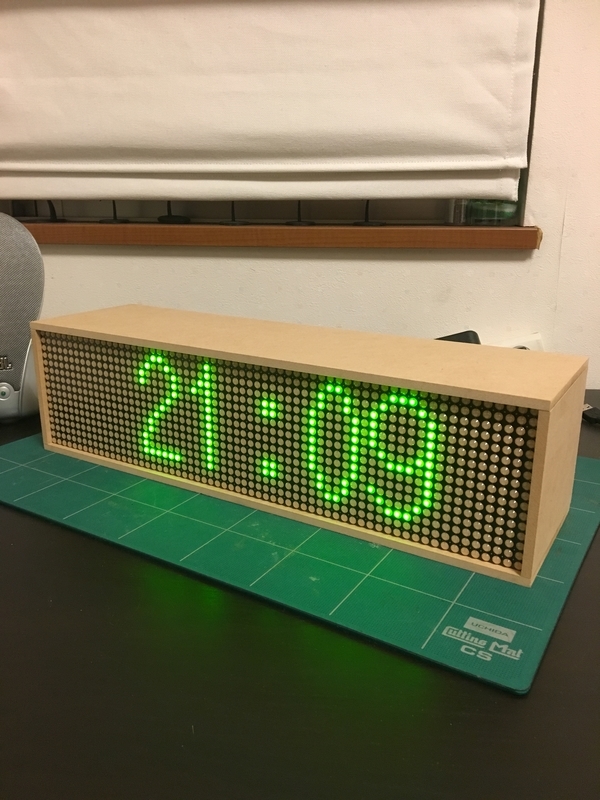

タイトル画像を張り付けてますが、この画像が電光掲示板の筐体です。
MDF材で制作しました。
自身の元ネタは以下に書いています。
www.riraotech.com
www.riraotech.com
7月7日に実行を開始して、7月末に形になりました。
MDF材のカットはホームセンター コーナンの堺市石津店で行いました。
ここに直線の寸法ならば正確に切れる業務用の木材カッターが置いてあります。
店員さんに木材カッターを操作してもらって1カット20円でMFD材をカットしました。
非常に正確にMDF材をカット出来て、1mmも狂っていませんでした。
組み立て

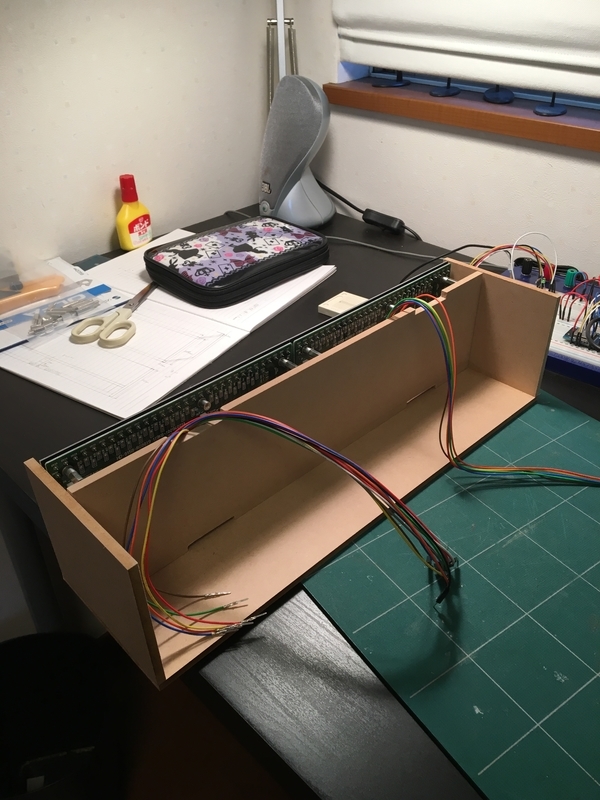

以下の様に組み立てました。

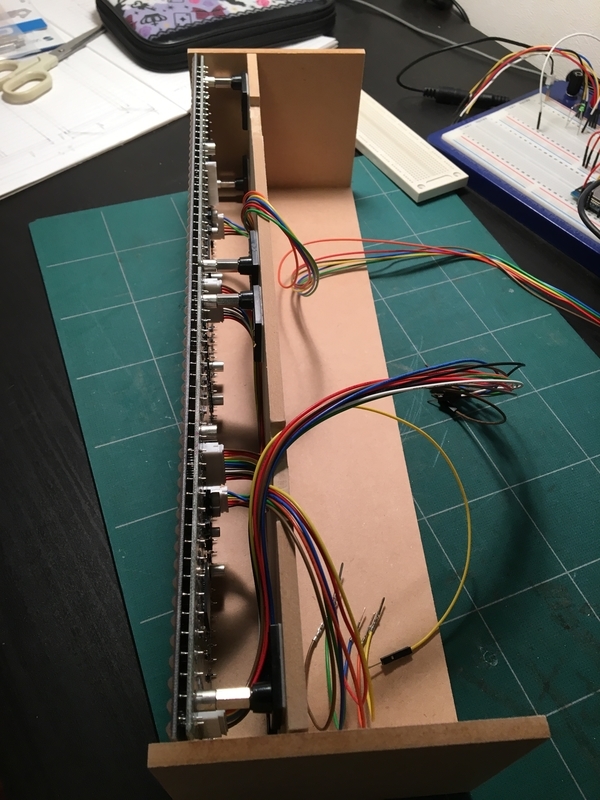

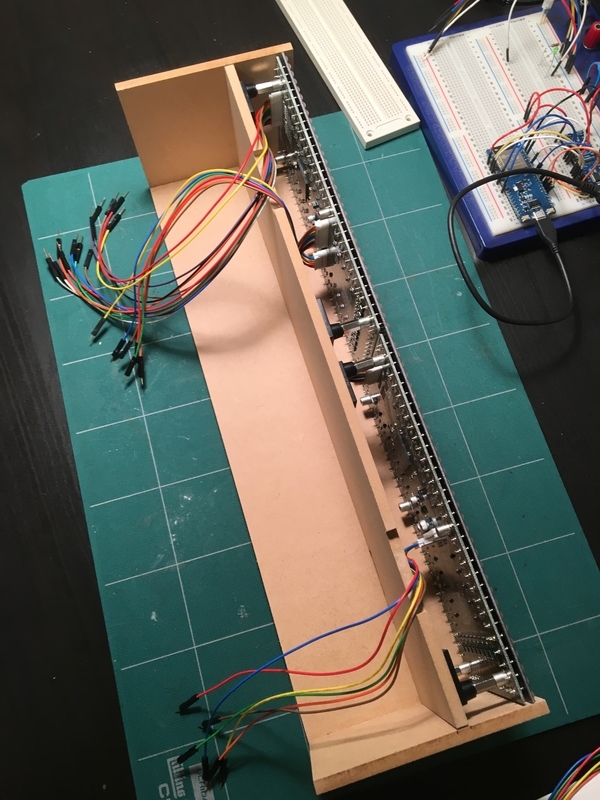

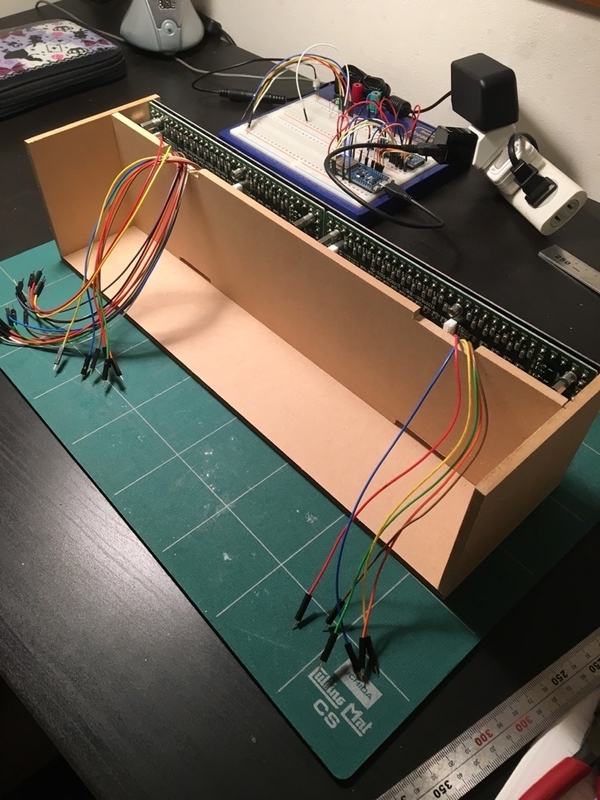

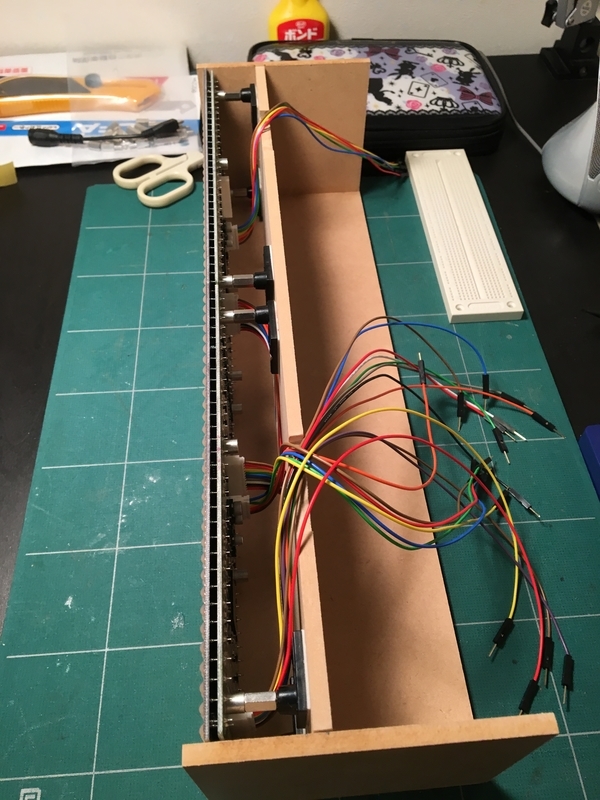

LEDマトリクス基板から配線を引き出しました。
基板のマウントはペテットという両面テープで固定するタイプのスペーサーを使用しました。

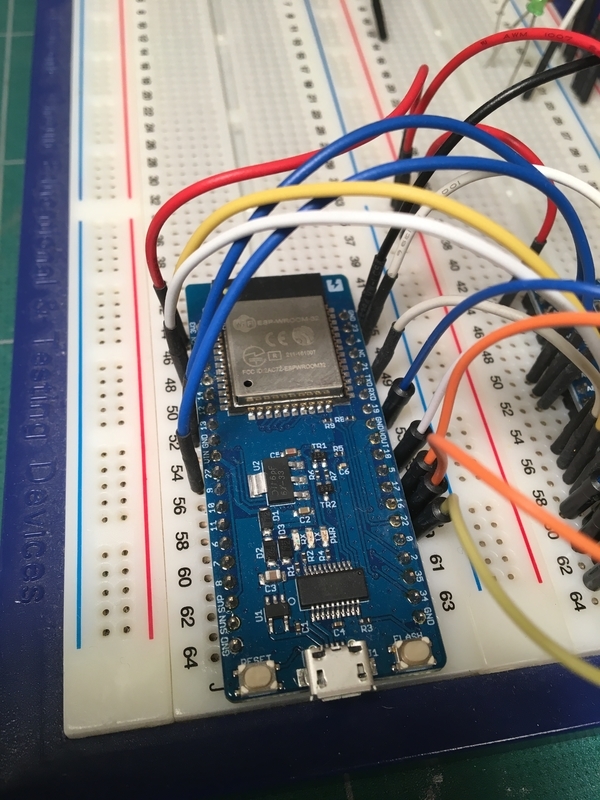

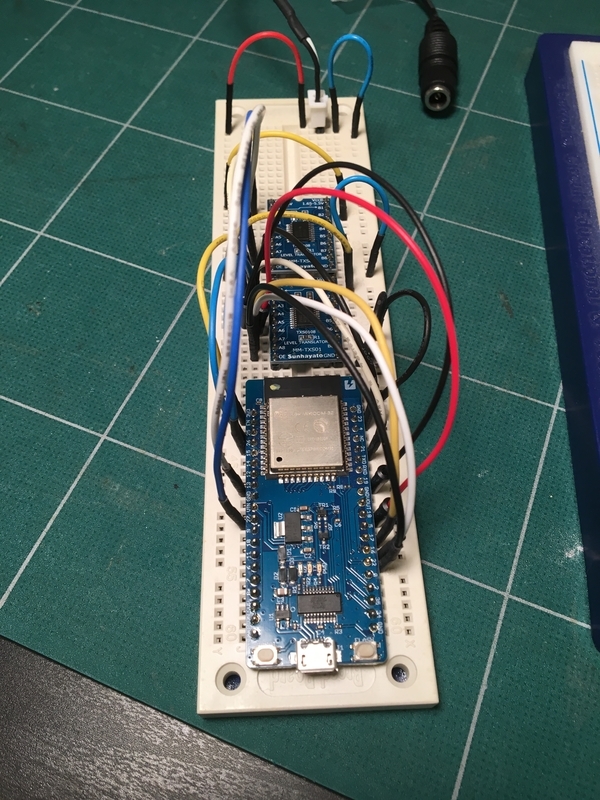

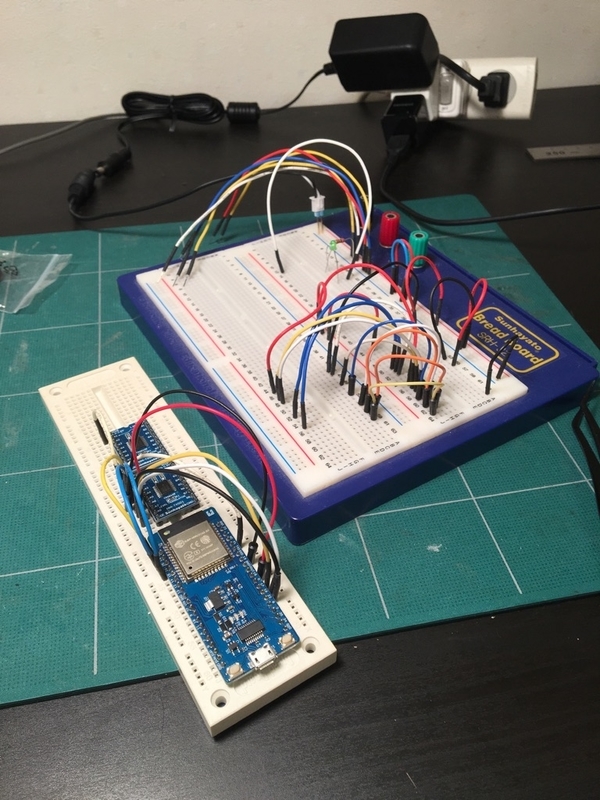

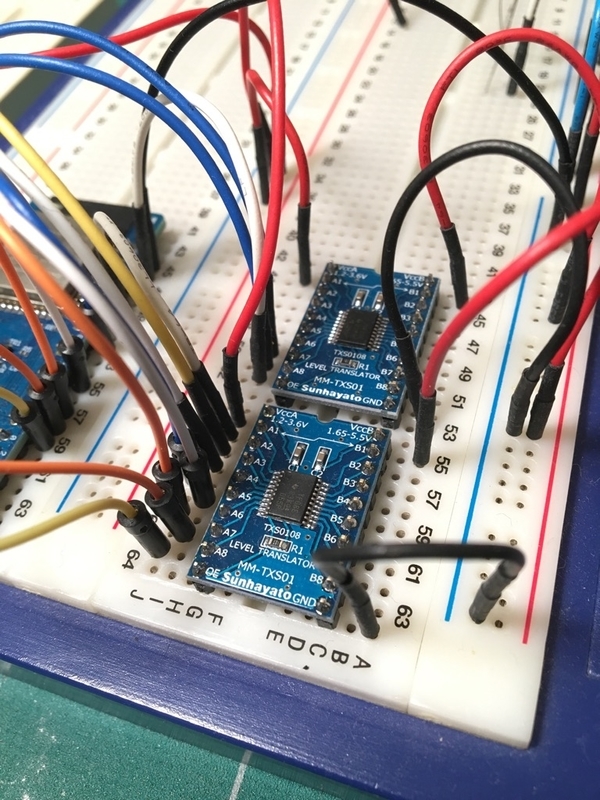

大きいブレッドボードに配線していた回路を、細長いブレッドボードに再度配線しなおしました。

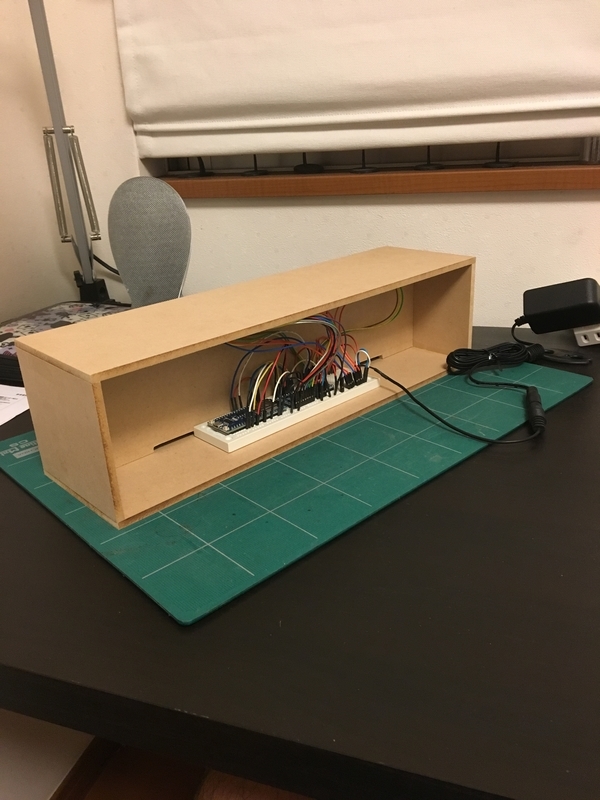

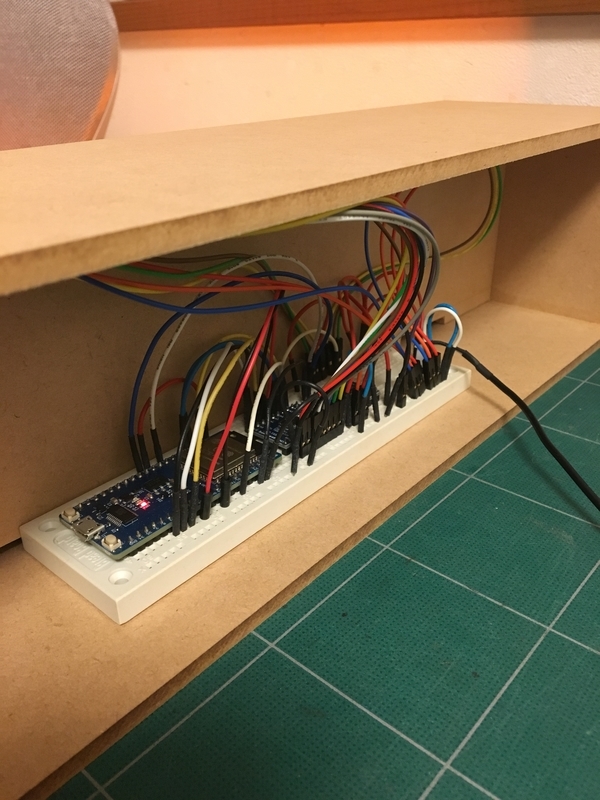

天板を木工用ボンドで接着してブレッドボードを配置。ブレッドボードとLEDマトリクスの配線を結線しました。

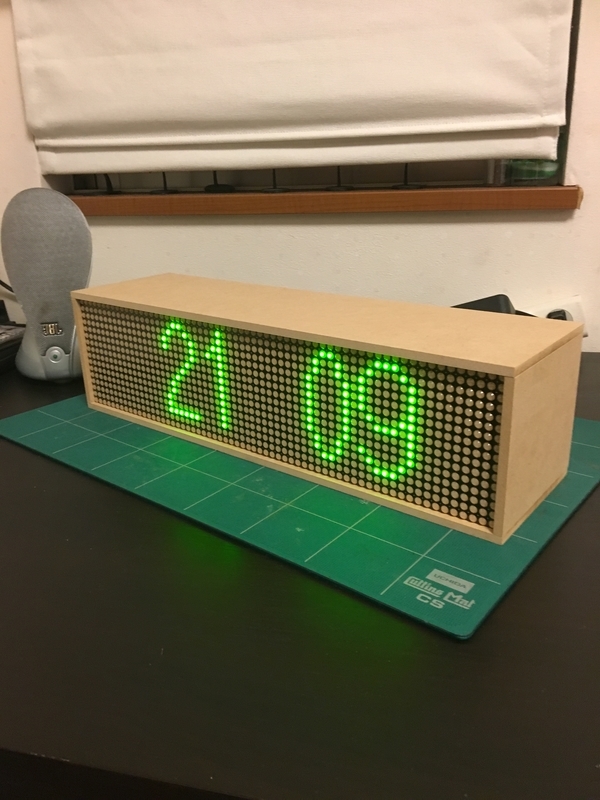

こいつ動くぞ
すんなり動きました。引っ越し大成功です。
まとめ
MDF材をカットして電光掲示板の筐体を作りました。
MDF材はプロの機材を使ってカットする方がいいですね。精度が出ます。
基板のマウントはペテットという両面テープ型のスペーサーで固定しました。MDF材に高い精度で穴を開ける自信がなかったからです。
次は、筐体にボタンとスピーカーと半透明アクリル板を取り付ける予定です。
ぼちぼち、機能を拡張していく予定です。
それではこの辺でー！
Platform IOからESP32のSPIFFS領域にファイルをコピーするには？
Platform IOからESP32のSPIFFS領域にファイルをコピーする
ESP32のSPIFFSの機能を使うと、ESP32のフラッシュメモリの一部をストレージとして使うことができます。
そのストレージにファイルをコピーしたい。
Platform IOからはどうするのか？
arduino IDEからコピーする方法はこちらを参照してください。
www.mgo-tec.com
SPIFFS領域を確保する
これを見てSPIFFSのフラッシュ領域を確保しておいてね。

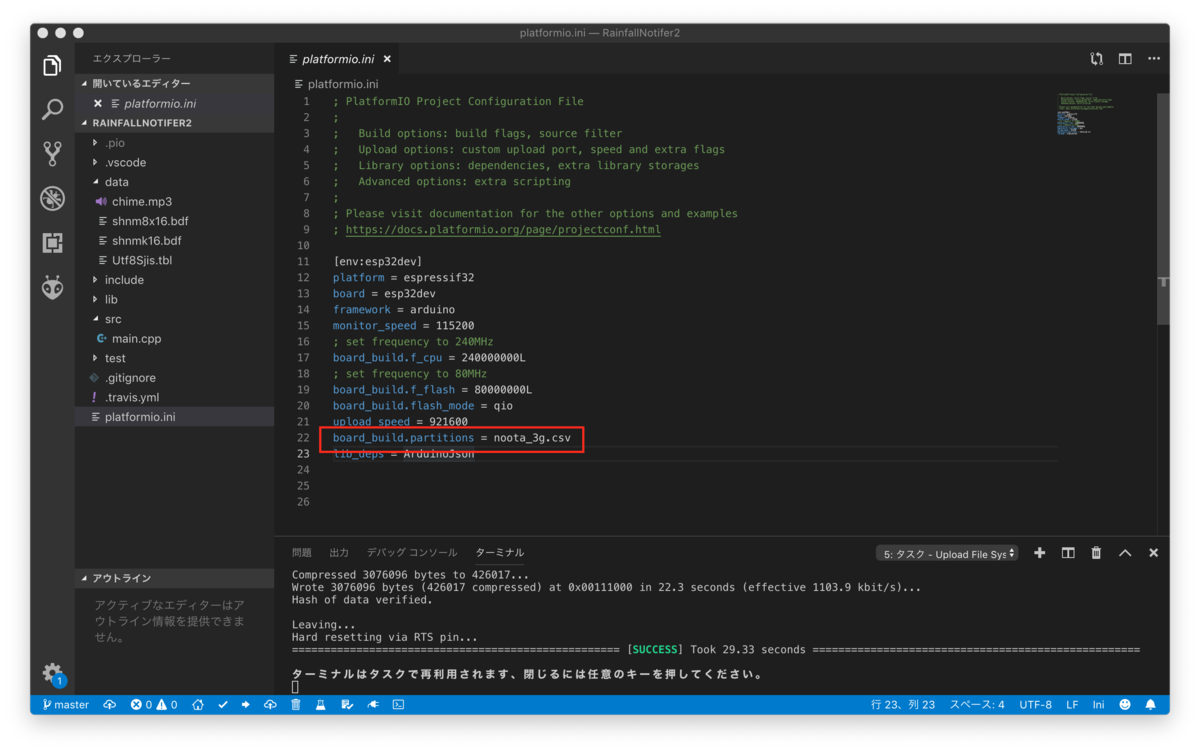

PlatformIOではplatform.iniファイルに以下のような設定を行います。たぶん、この2つの情報でなんとか分かるはず。
ざっくりですみません。
元ネタはこちら。
docs.platformio.org
srcフォルダと同じ階層にdataフォルダを作成する
何かしらのESP32プロジェクトをPlatform IOで作成していると思いますが、まず、srcフォルダと同じ階層にdataフォルダを作成してください。
アップロードしたいファイルをdataフォルダへコピーする

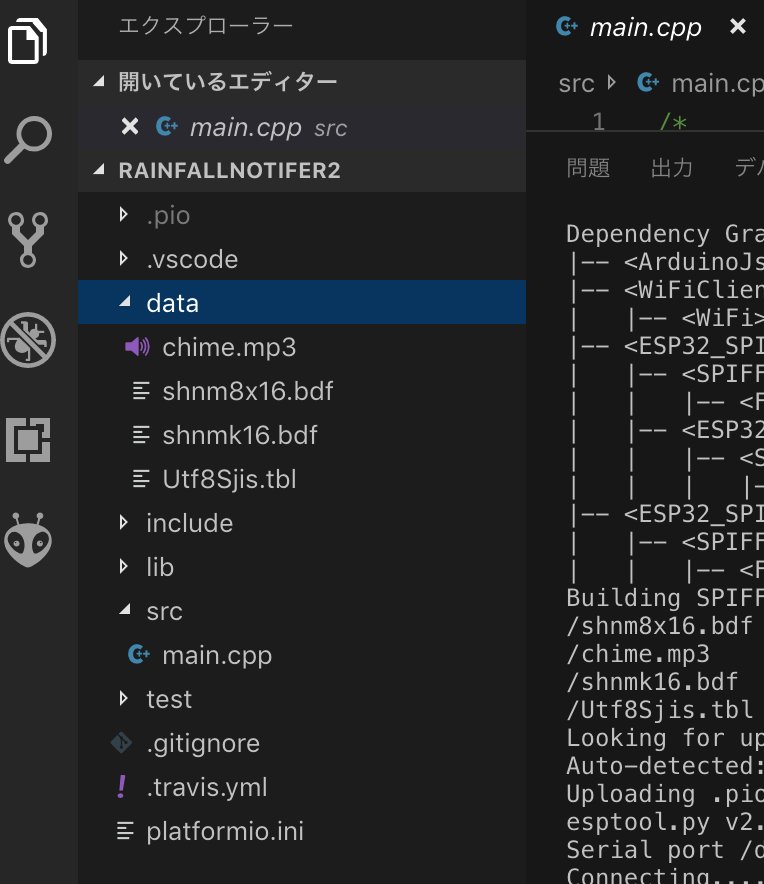

dataフォルダにファイルをコピーしてください。上の写真では以下のファイルをコピーしています。
chime.mp3
shnm8x16.bdf
shnmk16.bdf
Utf8Sjis.tbl
下の3つのファイルはLEDマトリクス電光掲示板で東雲フォントを表示するために必要なフォント情報が入っています。
chime.mp3はまだプロジェクトでは未使用で、天気を通知する時ににESP32でチャイムのMP3ファイルをスピーカーから再生させようと準備しているファイルです。未使用！
PlatformIOのメニューから「Upload File System image」を選択する

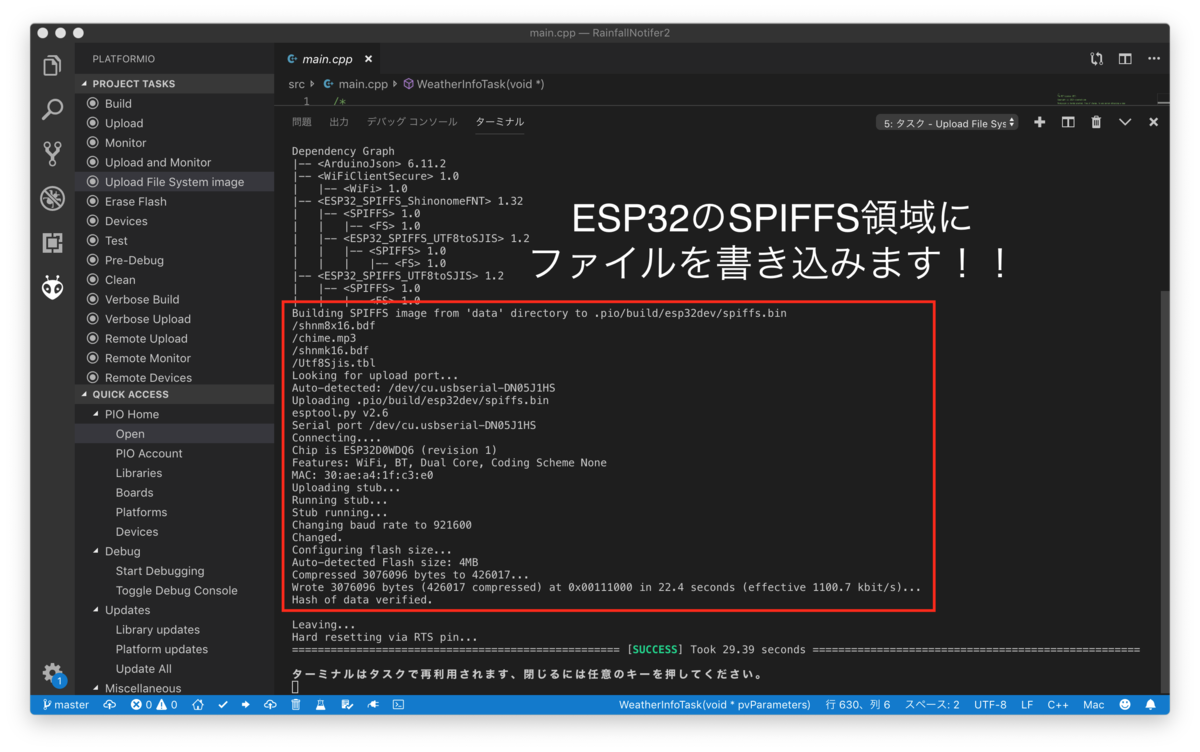

ESP32とMacをつないで（ここではUSB経由で）PROJECT TASKメニューから「Upload File System image」を選択します。

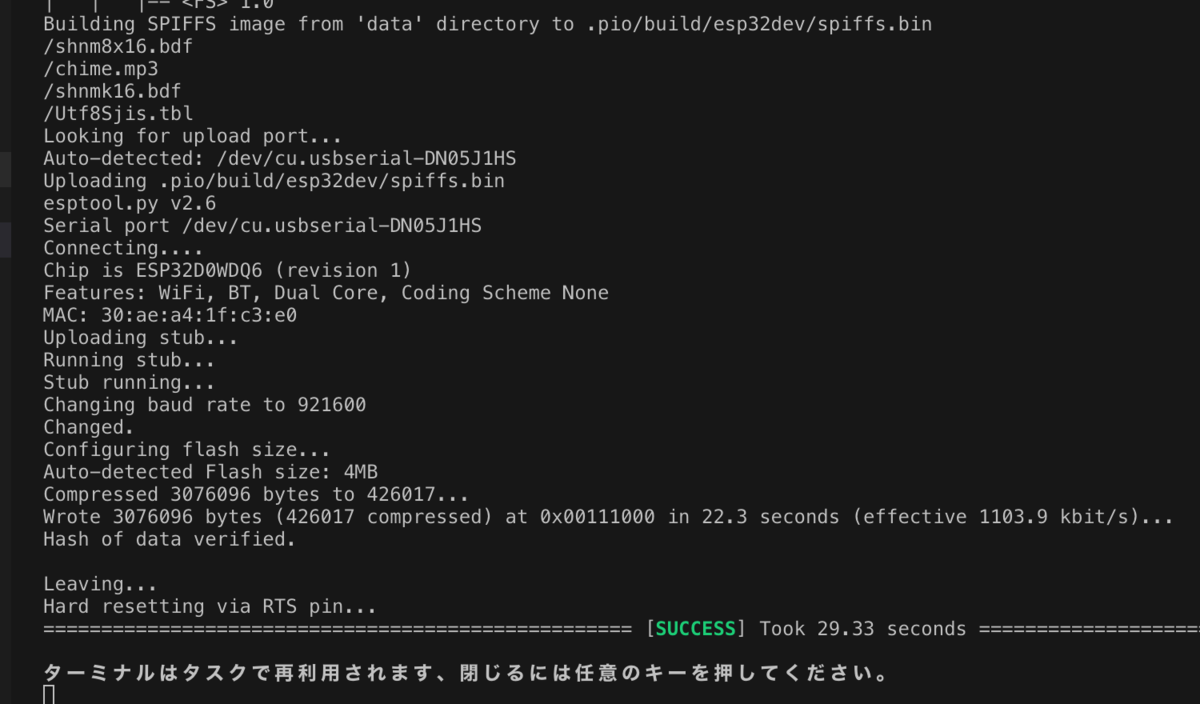

するとファイルのアップロードが開始されます！
まとめ
srcフォルダと同じ階層にdataフォルダを作成して、アップロードしたいファイルをそのフォルダへ保存し、Upload File System imageメニューを選択する！その前にSPIFFSのパーティション設定をしておいてね！ということでしたー。
